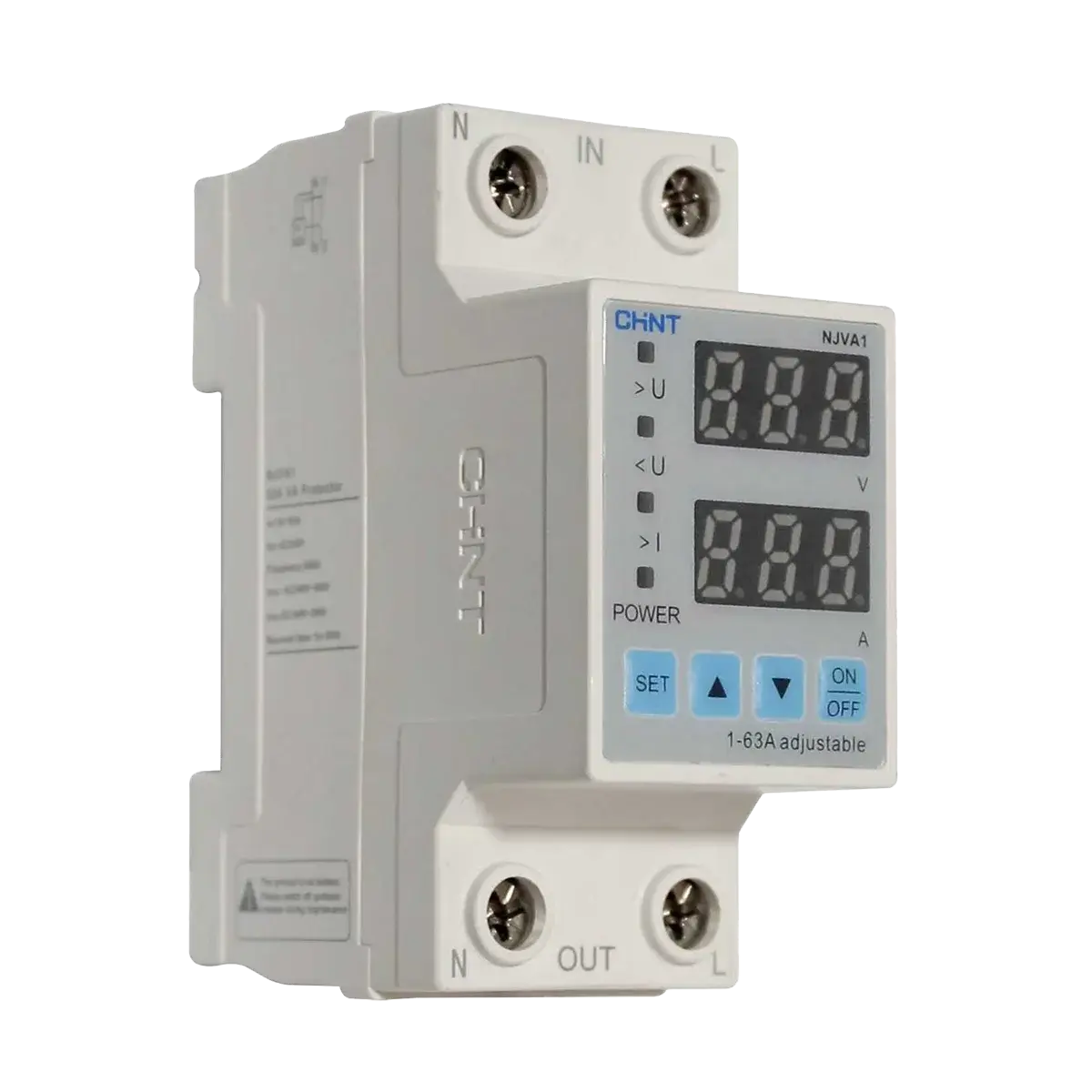

CHINT NJVA1-63 1P+N 63А Реле контроля напряжения и тока

Соответствие стандартам ГОСТ IEC 60947-1; ГОСТ IEC 60947-5-1 Номинальный ток 63 A (1A–63 A); 100 A (10A–100 A) Количество полюсов 1P+N; 3P+N Номинальное рабочее напряжение Ue, В при 50 Гц 230/400 Номинальное напряжение изоляции Ui, В 500 Номинальное импульсное выдерживаемое напряжение Uimp, кВ 4 Порог срабатывания защиты от понижения напряжения, В 140–200, регулируемый (заводская настройка 170 В) Порог срабатывания защиты от повышения напряжения, В 240–300 В, регулируемый (заводская настройка 270 В) Порог срабатывания защиты от повышения тока, А 63 A 1A–63 A, регулируемый (заводская настройка 63 A) 100 A 10A–100 A, регулируемый (заводская настройка 100 A) Время задержки включения питания после включения и отключения, с 63 A 1–300, регулируемое (заводская настройка 5 с) 100 A 5–300, регулируемое (заводская настройка 5 с) Время задержки включения, с 5–300, регулируемое (заводская настройка 5 с) Время задержки сброса после срабатывания защиты от перегрузки по току, с 5–300, регулируемое (заводская настройка 30 с) Время задержки срабатывания защиты от перегрузки по току, с (если время срабатывания защиты от перегрузки по току превышает 6 с, то реле считается перегруженным и срабатывает внутренняя защита) 6 Степень защиты IP20 Категория размещения II, III Степень загрязнения 2 Условия эксплуатации Подключение нагрузки Сверху или снизу (в зависимости от исполнения реле) Монтаж На DIN-рейку, 35мм Сечение присоединяемых проводников, мм2 2,5 – 50 Момент затяжки винтов, Нм 3,5 – 6 Угол наклона монтажной поверхности относительно вертикали ≤ 5°
